所謂的單級離心泵就是只有一個葉輪的離心泵就叫單級離心泵，今天我們這里要介紹的是單級離心泵的零部件

　　1泵殼

　　：泵殼有軸向剖分式和徑向劑分式兩種。大多數單級離心泵的殼體都是蝸殼式的，多級離心泵徑向剖分殼體一般為環形殼體或圓形殼體。一般蝸殼式泵殼內腔呈螺旋型流道．用以收集從葉輪中流出的液體，并引向擴散管至泵出口。泵殼承受全部的工作壓力和液體的熱負荷。

　　2、葉輪：

　　葉輪是的做功部件，泵通過葉輪對液體做功。葉輪的結構型式有閉式、開式、半開式三種。閉式葉輪由葉片、前蓋板、后蓋板組成。半開式葉輪由葉片和后蓋板組成。開式葉輪只有葉片，無前后蓋板。閉式葉輪效率較高，開式葉輪效率較低。

　　3、密封“環

　　密封環的作用是防止泵的內泄漏和外泄漏，由耐磨材料制成的密封環，鑲于葉輪前后蓋板和泵殼上．磨損后可以更換。

　　4、軸和軸承

　　軸和軸承泵軸一端固定葉輪，一端裝聯軸器。根據泵的大小，軸承町選用滾動軸承和滑動軸承。

　　5、軸封：軸封

　　軸封一般有機械密封和填料密封兩種。一般泵均設汁成既能裝填料密封，又能裝機械密封

　　二、IHG不銹鋼化工泵型號意義：

　　例如:ISG50-160（I）A

　　ISG-立式單級單吸離心泵

　　IRG-立式單級熱水管道離心泵

　　GRG-立式單級熱水管道離心泵

　　IHG-立式單級不銹鋼化工泵

　　YG-單級單吸管道油泵

　　50-泵進、出口公稱直徑（mm）

　　160-葉輪名義外徑（mm）

　　I-流量分類

　　A-葉輪經次切割

　　1. 泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。

　　2. 葉輪直接安裝在電機的長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。

　　3. 軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材料，耐磨密封，能有效地延長機械密封的使用壽命。

　　4. 安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

　　5. 可根據使用要求即流量和揚程的需要采用泵的串、并聯運用方式。

　　6. 可根據管路布置的要求采用泵的豎式和橫式安裝。

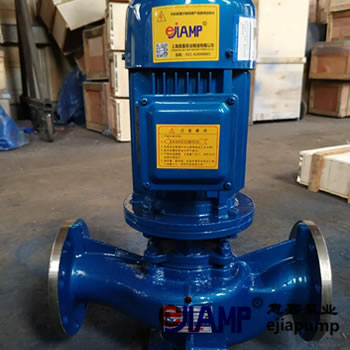

　　四、IHG50-200B_立式管道離心泵概述：

　　IHG型系列單級單吸立式管道離心泵，是本單位科技人員聯合國內水泵專家選用國內優秀水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISG型基礎上派生出適用熱水、高溫、腐蝕性化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點。符合國家機械部JB/T53058-93的標準要求。產品按國際ISO2858標準設計制造。93年通過國家機械工業部管道泵產品統檢合格。

　　1、安裝前應檢查機組緊固件有無松動現象，泵體流道有無異常無堵塞，以免水泵運行時損壞葉輪和泵體。

　　2、安裝時管道重量不應加在水泵上，以免使泵變形。

　　3、安裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。

　　4、為了維修方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附件安裝一只壓力表，以保證在額定揚程和流量范圍內運行，確保泵正常運行，增長水泵的使用壽命。

　　5、安裝后拔出泵軸，葉輪應無摩擦聲或卡死現象，泵則應將泵拆開檢查原因。

　　6、泵分硬性聯接安裝和柔性聯接安裝兩種（見聯接方式）。
